Inginerie pentru eficiență: Ghidul cuprinzător pentru tehnologia PCB de mare putere

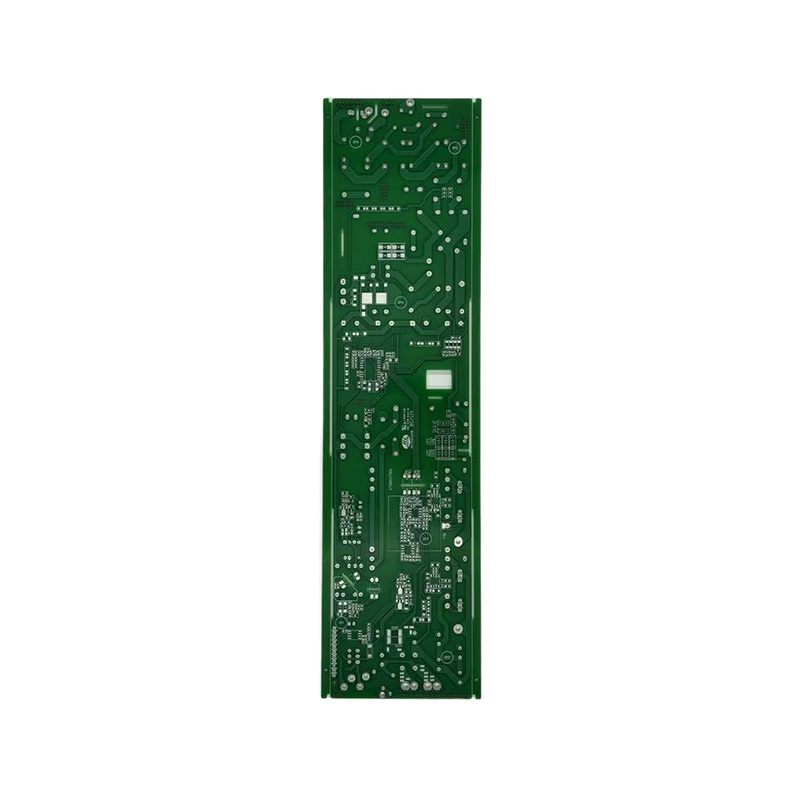

În domeniul electronicii moderne, gestionarea energiei electrice semnificative în mod eficient și fiabil este esențială. The PCB de mare putere este fundația proiectată pentru astfel de aplicații, de la iluminatul cu LED-uri și sursele de alimentare până la invertoarele pentru vehicule electrice și comenzile motoarelor industriale. Spre deosebire de plăcile de circuite standard, aceste PCB-uri specializate sunt proiectate să suporte curenți mari, să disipeze căldură substanțială și să funcționeze fiabil în condiții de stres electric și termic solicitant. Acest ghid analizează considerațiile critice de proiectare, știința materialelor și procesele de producție care definesc electronica de putere de înaltă performanță.

Managementul termic: nucleul designului PCB de mare putere

Principala provocare în orice aplicație de mare putere este căldura. Căldura excesivă degradează componentele, reduce durata de viață și poate cauza defecțiuni catastrofale. Prin urmare, managementul termic eficient nu este doar o caracteristică, ci o necesitate.

Parametrii cheie de proiectare termică

• Grosimea cupru: Măsurate în uncii pe metru pătrat (oz/ft²), urmele mai groase de cupru transportă mai mult curent cu o încălzire mai puțin rezistentă. Plăcile standard folosesc 1 oz (35 µm), în timp ce plăcile de mare putere folosesc de obicei 3 oz (105 µm) până la 12 oz (420 µm) sau mai mult.
• Conductibilitatea termică a substratului: Capacitatea materialului de a conduce căldura departe de componente. Standard FR-4 are o conductivitate termică scăzută (~0,3-0,4 W/mK), în timp ce plăcile cu miez metalic sunt cu mult superioare.
• Termic prin matrice: Găuri placate plasate sub componente fierbinți pentru a transfera căldura de la stratul de suprafață către straturile interioare sau un radiator dedicat.

Alegerea materialului și considerații electrice

Dincolo de proprietățile termice, alegerea materialelor și a designului dictează performanța electrică și fiabilitatea pe termen lung a plăcii.

• Capacitate de transport curent: Determinat de grosimea cuprului, lățimea urmei și creșterea admisă a temperaturii. Inginerii folosesc diagramele IPC-2152 pentru a calcula aria secțiunii transversale necesare pentru un curent dat.
• Rezistenta dielectrica: Capacitatea straturilor izolatoare de a rezista la tensiuni înalte fără defecțiuni. Acest lucru este critic în convertoarele și invertoarele de putere.
• Stabilitatea materialului: Materialele High-Tg (Glass Transition Temperature) sunt esențiale pentru a preveni deformarea sau delaminarea plăcii în timpul lipirii și al funcționării la temperatură înaltă. O Tg de 170°C sau mai mare este comună pentru aplicațiile solicitante.

Producători precum Anhui Hongxin Electronic Technology Co., Ltd. oferă o gamă largă de materiale, inclusiv FR-4 cu Tg ridicată, substraturi metalice și laminate specializate, permițând inginerilor să selecteze echilibrul optim al proprietăților termice, electrice și mecanice pentru designul lor specific.

Excelența în producție și asigurarea calității

Producerea unui PCB de mare putere de încredere necesită capacități avansate de producție și un sistem riguros de control al calității. Procesul implică un control precis al presiunilor de laminare, al grosimii placajului cu cupru și al preciziei de găurire pentru a crea căi termice robuste și structuri cu mai multe straturi.

Pentru aplicațiile critice, cum ar fi cele din industria auto, aderarea la standardele internaționale nu este negociabilă. Certificari ca IATF 16949 să demonstreze angajamentul producătorului față de calitate, consecvență și îmbunătățire continuă. Mai mult, Certificare UL asigură că produsul îndeplinește standarde stricte de siguranță și inflamabilitate. Portofoliul de certificări al Anhui Hongxin Electronic Technology Co., Ltd., inclusiv ISO9001, ISO14001, ISO45001, IATF16949 și UL, subliniază capacitatea sa de a furniza PCB-uri de înaltă putere de înaltă fiabilitate unei baze de clienți la nivel mondial.

Întrebări frecvente

Care este principala diferență dintre un PCB standard și un PCB de mare putere?

Principala diferență constă în concentrarea lor asupra designului și compoziția materialului. Un PCB standard este optimizat pentru integritatea semnalului în aplicațiile cu curent scăzut. A PCB de mare putere este conceput pentru a gestiona două provocări principale: curent ridicat și generare semnificativă de căldură. Acest lucru se realizează prin:

• Cupru mai gros: Folosind cupru de 3 oz, 6 oz sau chiar mai gros pentru a reduce rezistența și a face față curenților mari fără supraîncălzire.
• Substraturi conductoare termic: Folosind miez metalic (aluminiu sau cupru) sau alte materiale specializate pentru a acționa ca un radiator încorporat.
• Construcție robustă: Designuri care încorporează caracteristici precum căile termice și dimensiuni mai mari ale plăcuțelor pentru a îmbunătăți disiparea căldurii și fiabilitatea lipirii componentelor.

În esență, un PCB de mare putere este o platformă de management termic și electric special construită.

Când ar trebui să aleg un PCB cu miez de aluminiu în locul unui PCB standard FR-4?

Ar trebui să alegeți un PCB cu miez de aluminiu (MCPCB) atunci când designul dvs. implică componente care generează o cantitate semnificativă de căldură care trebuie să fie îndepărtată eficient. Indicatorii cheie includ:

• LED-uri de mare putere: Aceasta este cea mai comună aplicație. MCPCB-urile sunt esențiale pentru menținerea temperaturii joncțiunii LED, care afectează direct luminozitatea, consistența culorii și durata de viață a acestora.
• Circuite de conversie a puterii: Pentru comutarea regulatoarelor, driverelor de motoare și surselor de alimentare unde componente precum MOSFET-urile și inductoarele disipă căldură considerabilă.
• Designuri cu spațiu limitat: Când nu puteți monta un radiator mare, un MCPCB integrează funcția de împrăștiere a căldurii direct în placă, economisind spațiu și simplificând asamblarea.

Dacă aplicația dvs. este doar pentru procesarea logică sau a semnalului de putere redusă, o placă standard FR-4 este mai rentabilă. Alegerea este dictată de bugetul termic al designului dumneavoastră.

Cum afectează grosimea cuprului performanța unui PCB de mare putere?

Grosimea cuprului este un parametru critic care are un impact direct asupra performanței unui PCB de mare putere în două moduri cheie: capacitatea de transport a curentului și disiparea căldurii.

• Capacitate de transport curent: O urmă de cupru mai largă și mai groasă are o rezistență electrică mai mică. Conform legii lui Ohm (P = I²R), o rezistență mai mică înseamnă că se pierde mai puțină putere sub formă de căldură pentru un anumit curent. Cuprul mai gros vă permite să conduceți în siguranță curenți mai mari fără a depăși limitele de temperatură ale plăcii. De exemplu, o urmă de 6 oz poate transporta mult mai mult curent decât o urmă de 1 oz de aceeași lățime.
• Răspândirea căldurii: Cuprul este un excelent conductor de căldură. Un strat gros de cupru acționează ca un distribuitor de căldură, distribuind căldura de la o componentă fierbinte (cum ar fi un circuit integrat de putere) pe o zonă mai mare a PCB. Acest lucru reduce temperatura „punctului fierbinte” și face ca întreaga placă să fie mai eficientă la transferul căldurii către mediul ambiant sau către un radiator.

Alegerea grosimii corecte de cupru este un compromis fundamental între performanță, cost și complexitatea producției.

Ce caracteristici de design sunt cruciale pentru asigurarea fiabilității pe termen lung a unui PCB de mare putere?

Asigurarea fiabilității pe termen lung într-un PCB de mare putere necesită o proiectare proactivă pentru a atenua stresul curentului ridicat și ciclul de căldură. Caracteristicile esențiale includ:

• Tampoane de relief termic: Pentru componentele cu orificii traversante conectate la planuri mari de cupru (cum ar fi împământarea sau puterea), sunt utilizate conexiuni de relief termic. Acestea reduc efectul de radiator direct în timpul lipirii, asigurând o îmbinare bună de lipit, oferind totuși o bună conexiune electrică și termică în timpul funcționării.
• Adecvate prin dimensionare și placare: Căile termice trebuie să fie suficient de mari și să aibă o grosime suficientă de placare cu cupru pentru a transfera eficient căldura. Pentru aplicații de înaltă fiabilitate, prin umplere și acoperire cu lipire sau epoxidice poate preveni pătrunderea umezelii și poate îmbunătăți transferul termic.
• Acoperire conformă: Aplicarea unui strat chimic de protecție poate proteja placa de umiditate, praf și contaminanți chimici, ceea ce este deosebit de important în mediile industriale sau auto dure.
• Alegerea materialului: Folosirea materialelor cu o Tg ridicată și un coeficient scăzut de dilatare termică (CTE) reduce solicitarea mecanică asupra căilor și componentelor în timpul fluctuațiilor de temperatură, prevenind fisurile și delaminarea în timp.

Aceste caracteristici, combinate cu fabricarea conform unui sistem de calitate precum IATF 16949, sunt esențiale pentru crearea unui PCB de mare putere care va dura ani de zile în domeniu.
