Placă cu interconexiuni de înaltă densitate (HDI) personalizată

Acasă / Produse / PCB / Placă pentru interconexiuni de înaltă densitate (HDI).

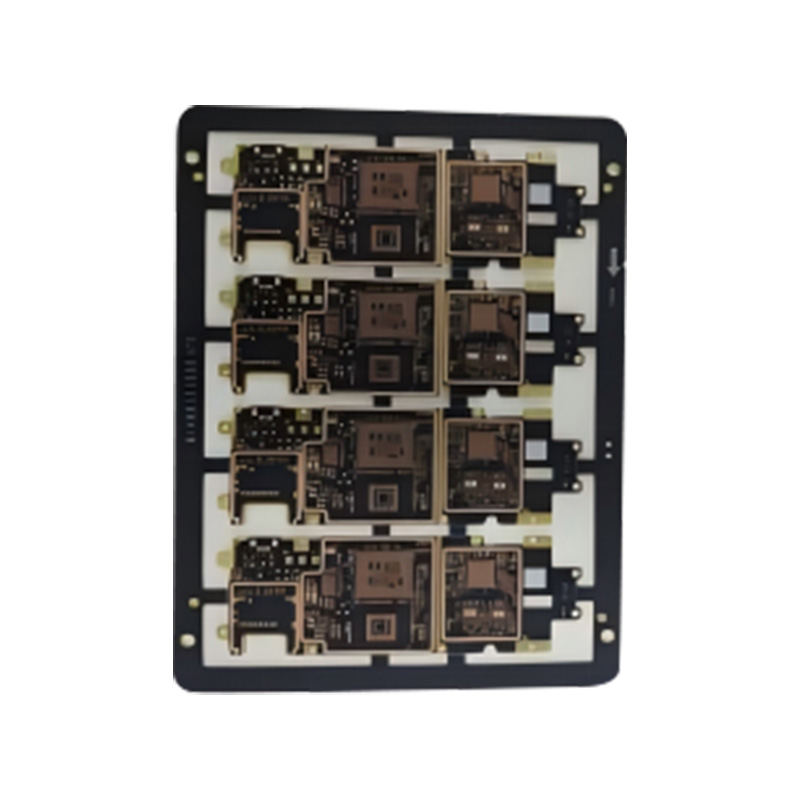

Producători de plăci cu interconexiuni de înaltă densitate (HDI)

Plăcile de interconexiune de înaltă densitate (HDI) reprezintă vârful miniaturizării și integrării ridicate în tehnologia plăcilor de circuite imprimate. Definiția lor de bază constă în utilizarea structurilor avansate, cum ar fi microviale oarbe și îngropate, pentru a obține o densitate de interconectare care o depășește cu mult pe cea a PCB-urilor tradiționale într-o zonă de unitate mai mică. Caracteristica cea mai notabilă a acestei tehnologii este suportul pentru rutarea extrem de fină, cum ar fi lățimi ultrafine ale liniilor și distanțe de până la 3 mils (0,075 mm) și un raport grosime-apertura de până la 10:1. Acest lucru permite construirea de arhitecturi de circuite complexe cu până la 32 de straturi în cadrul grosimii plăcii variind de la 0,3 mm la 6 mm. Sunt disponibile o varietate de finisaje de suprafață, de la pulverizarea cu staniu la aur nichelat, pentru a satisface cerințele exigente de performanță electrică. În consecință, plăcile HDI au devenit alegerea preferată pentru dispozitivele electronice moderne care se străduiesc să obțină un design ușor, subțire, scurt și compact. Acestea sunt utilizate pe scară largă în plăcile de bază de bază pentru smartphone-uri 5G, micromodule pentru dispozitive portabile de vârf și sisteme de circuite de precizie de înaltă fiabilitate în industria aerospațială, oferind suport tehnic crucial pentru îmbunătățirea funcționalității și miniaturizării dispozitivelor electronice..

Despre
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. este China Producători de plăci cu interconexiuni de înaltă densitate (HDI) și Companie de plăci cu interconexiuni de înaltă densitate (HDI) personalizate. Este situată în Parcul Industrial PCB din China, Districtul de Dezvoltare Economică Guangde, Provincia Anhui. Înființată în octombrie 2013, fabrica noastră ocupă 20.000 de metri pătrați și angajează 110 de membri ai personalului, inclusiv peste 7 ingineri profesioniști cu peste 15 ani de experiență. Produsele PCB ale companiei includ plăci cu 1-32 de straturi, plăci cu Tg ridicat, plăci cu cupru gros, plăci rigid-flex, plăci de înaltă frecvență, plăci laminate cu dielectric mixt, plăci cu găuri îngropate, plăci pe bază de metal și plăci fără halogen. Este disponibilă prototiparea rapidă de înaltă precizie a PCB-urilor, cu comenzi în vrac pentru plăci cu una sau două fețe livrate în 6-7 zile, plăci cu 4-8 straturi în 9-20 de zile, plăci cu 10-16 straturi în 20-25 de zile, plăci cu 16-32 de straturi în 25-45 de zile, plăci HDI în 25 de zile, iar prototiparea cu două fețe poate fi livrată în doar 24 de ore. Ne angajăm să oferim produse de înaltă calitate și servicii profesionale clienților globali și avem capacitatea de a livra atât cantități mari, cât și loturi mici. Procesele de tratare a suprafeței produselor noastre sunt complete. Tipurile de materiale de bază includ FR-1, 22F, CEM-1, CEM-3, FR-4 (cu Tg ridicat, fără halogen etc.), plăci de înaltă frecvență și substrate metalice. Toate tipurile de produse au obținut certificări ale sistemului de management al calității internaționale ISO9001, ISO14001, ISO45001, IATF16949, precum și certificări de siguranță UL. Rețeaua noastră de vânzări se extinde de la zonele interioare până în Asia de Sud-Est, Europa și America. În competiția acerbă de pe piață, am primit întotdeauna laude înalte din partea clienților.
Certificat de Onoare
  • NQA
  • Certificat UL
  • Certificarea produsului
  • Certificarea produsului
Știri
Placă pentru interconexiuni de înaltă densitate (HDI). Cunoștințe din industrie

Ghidul cuprinzător al plăcilor de interconectare de înaltă densitate (HDI).

În căutarea neîncetată a electronicelor mai mici, mai rapide și mai puternice, tehnologia de interconectare de înaltă densitate (HDI) a apărut ca un factor esențial. Acest ghid analizează aspectele de bază ale Placă pentru interconexiuni de înaltă densitate (HDI). , de la procesele sale fundamentale de fabricație și știința materialelor până la strategiile de proiectare specifice aplicației și considerentele lanțului de aprovizionare pentru profesioniști.

Core HDI Manufacturing: Microvias și Ultra-Fine Lines

Capacitatea definitorie a plăcilor HDI constă în structurile avansate care permit o densitate și o miniaturizare fără precedent a componentelor.

Tehnologia cheie Descriere și impact
Microvias (orb/îngropat) Vie perforate cu laser cu diametre de obicei mai mici de 150 µm. Acestea conectează straturile adiacente fără a trece prin întreaga placă, economisind spațiu crucial și permițând căi de rutare mai directe, ceea ce este fundamental pentru design-urile complexe și compacte.
Trasarea liniei ultrafine Capacitatea de a produce urme de lățimi și distanțe de până la 3 mils (0,075 mm). Acest lucru permite un număr semnificativ mai mare de conexiuni într-o zonă dată, susținând direct utilizarea componentelor avansate, cu pasaj fine, ale matricei de bile (BGA).
Raport de aspect ridicat Capacitatea de a atinge un raport grosimea plăcii-diafragmă de până la 10:1. Acest lucru este esențial pentru placarea fiabilă a microviilor adânci, cu diametru mic, asigurând conectivitatea electrică în stive HDI multistrat.

Producătorii specializați în HDI, cum ar fi Anhui Hongxin Electronic Technology Co., Ltd., folosesc aceste tehnologii pentru a construi plăci complexe cu grosimea de la 0,3 mm la 6 mm și până la 32 de straturi, formând coloana vertebrală a dispozitivelor compacte moderne.

Fluxul de lucru de dezvoltare HDI: de la proiectare la livrare

Aducerea cu succes a unui design HDI la producția de masă necesită navigarea unui proces detaliat și secvenţial.

  • Revizuire de proiectare și inginerie: Această fază inițială este critică. Aceasta implică verificarea regulilor de proiectare (DRC), planificarea stivuirii straturilor și selectarea materialelor adecvate (de exemplu, FR-4 cu Tg ridicată pentru fiabilitatea termică). Colaborarea strânsă cu echipa de ingineri a producătorului dvs. în această etapă previne întârzierile costisitoare.
  • Laminare și fabricare secvențială: Plăcile HDI sunt construite prin mai multe cicluri de laminare. Mai întâi se fabrică un miez, urmat de straturi succesive cu microvii. Procesele precum găurirea cu laser, placarea precisă cu cupru și imagistica modelelor sunt repetate, solicitând un control excepțional al procesului.
  • Testare și asigurare a calității: Având în vedere complexitatea, testarea electrică (inclusiv teste zburătoare sau testare pe bază de dispozitive de fixare) este obligatorie pentru a verifica conectivitatea și izolarea rețelei. Testarea controlului impedanței este, de asemenea, comună pentru modelele de mare viteză.

Producătorii de top optimizează acest flux de lucru pentru a oferi timpi de livrare competitivi. De exemplu, un ciclu de producție structurat de 25 de zile pentru comenzile în vrac HDI echilibrează producția amănunțită cu nevoile de timp de lansare pe piață, în timp ce serviciile de prototipare rapidă de 24 de ore sprijină verificarea inițială a proiectării.

Selectarea materialelor pentru fiabilitatea și performanța HDI

Alegerea materialului de bază și a finisajului afectează direct funcționalitatea, durabilitatea și randamentul unei plăci HDI.

  • Materiale suport:
    • Standard și cu Tg ridicată FR-4: Calul de muncă pentru multe aplicații. Calitățile cu Tg ridicate sunt esențiale pentru lipirea fără plumb și operațiuni în medii cu temperaturi mai ridicate.
    • Laminate specializate: Pentru aplicații de înaltă frecvență/viteză (de exemplu, module 5G), materiale cu pierderi reduse, cum ar fi Rogers sau ceramică specializată în hidrocarburi, pot fi integrate în stivuire.
    • Materiale Flex și Rigid-Flex: Filmele de poliimidă sunt utilizate în zonele care necesită îndoire, permițând factori de formă inovatori în purtabile și electronice compacte.
  • Finisaje de suprafață: Finisajul trebuie să fie potrivit pentru componente cu pas fin. Immersion Gold (ENIG) oferă o suprafață plană excelentă pentru lipire și lipire a sârmei, în timp ce Immersion Silver sau formulările avansate OSP oferă alternative rentabile pentru cazuri de utilizare specifice.

HDI ca factor de inovare în industriile cheie

Tehnologia HDI nu este doar de tip PCB; este o soluție strategică pentru inovarea produselor.

  • Telefoane inteligente 5G și tehnologie pentru consumatori: HDI permite miniaturizarea extremă necesară pentru a împacheta mai multe module de antenă 5G, procesoare avansate și baterii mari într-un profil subțire. Permite utilizarea tehnicilor chip-on-board (COB) și package-on-package (PoP).
  • Aerospațial și medical de înaltă fiabilitate: În aceste domenii, valoarea HDI este în fiabilitate și densitatea performanței. Permite mai multă funcționalitate în cutiile avionice cu spațiu limitat sau monitoare medicale portabile, utilizând adesea construcții rigid-flex pentru durabilitate.
  • Electronică avansată pentru automobile: Pe măsură ce vehiculele încorporează mai multe ADAS (sisteme avansate de asistență pentru șofer) și infotainment în vehicul, plăcile HDI gestionează rețeaua complexă, de mare viteză dintre senzori, camere și unități de control, necesitând adesea conformitatea cu standardele auto, cum ar fi IATF 16949.

Întrebări frecvente

Ce definește exact o placă ca un PCB „HDI”?

Un PCB HDI este definit în primul rând prin densitatea sa mai mare de cablare pe unitate de suprafață în comparație cu PCB-urile tradiționale. Acest lucru se realizează prin caracteristici specifice:

  1. Microvias: Utilizarea canalelor oarbe și/sau îngropate cu un diametru de obicei ≤150µm.
  2. Linii și spații mai fine: Lățimi de urmărire și degajări de 3 mils (0,075 mm) sau mai puțin.
  3. Densitate mai mare a plăcuțelor de conectare: Capacitatea de a găzdui componente cu pas foarte fin (de exemplu, BGA cu pas <0,5 mm).
  4. Straturi de acumulare secvențiale: Adesea implică mai multe cicluri de laminare pentru a crea straturile interconectate.

O placă care încorporează câteva dintre aceste elemente, în special microvias, este în general clasificată ca HDI.

Când ar trebui să iau în considerare utilizarea unui design HDI peste un PCB multistrat standard?

Ar trebui să țineți cont de tehnologia HDI atunci când designul dvs. se confruntă cu una sau mai multe dintre aceste provocări:

  • Constrângeri de spațiu: Carcasa produsului este foarte mică (de exemplu, smartphone purtător, audibil, ultra-subțire).
  • Componente cu număr mare de pini: Trebuie să direcționați un procesor modern, un FPGA sau un cip de memorie cu o amprentă BGA cu pas fin.
  • Cerințe de înaltă performanță a semnalului: Aveți nevoie de căi de semnal mai scurte și mai directe pentru performanțe electrice superioare (de exemplu, viteze mai mari, mai puține diafonie).
  • Funcționalitate sporită la aceeași dimensiune: Trebuie să adăugați caracteristici noi semnificative unui produs fără a crește amprenta PCB-ului acestuia.

Dacă designul dvs. folosește doar componente cu pas mare și are spațiu amplu pe placă, un multistrat standard poate fi mai rentabil.

De ce plăcile HDI sunt mai scumpe și cum pot gestiona costurile?

Costul majorat rezultă din:

  • Procese complexe: Etape suplimentare de producție, cum ar fi laminarea secvențială, găurirea cu laser și imagini mai precise.
  • Echipamente avansate: Nevoia de mașini de producție și inspecție de înaltă precizie.
  • Randamente mai scăzute inițial: Complexitatea poate duce la randamente mai mici de producție, în special pentru proiecte noi sau foarte complexe.

Strategii de management al costurilor:

  1. Optimizați numărul de straturi: Colaborați cu producătorul pentru a utiliza numărul minim de straturi necesare.
  2. Simplificați prin structuri: Folosiți microvias numai acolo unde este absolut necesar. O stivă „1 N 1” este mai puțin costisitoare decât HDI „orice strat”.
  3. Design for Manufacturability (DFM): Respectați cu strictețe instrucțiunile DFM ale producătorului pentru a preveni problemele de randament.
  4. Plan pentru volum: Costul unitar scade semnificativ cu cantități mai mari de comenzi datorită utilizării optimizate a panoului și a amortizarii configurației.

Care sunt certificările cheie pe care ar trebui să le caut la un producător de plăci HDI?

Certificarile sunt un proxy pentru controlul procesului și fiabilitatea unui producător. Cele mai importante includ:

  • IATF 16949: Standardul de management al calității auto. Demonstrează un angajament de vârf față de controlul sistematic al procesului, trasabilitate și îmbunătățire continuă - foarte valoros chiar și pentru proiectele non-auto.
  • ISO 9001: Certificarea sistemului de management al calității de bază.
  • Recunoaștere UL: Se asigură că materialele și construcția plăcii îndeplinesc standardele de siguranță, adesea cerute pentru produsele finale vândute în multe regiuni.
  • Conformitatea cu standardele IPC: Deși nu este o certificare, aderarea la standarde precum IPC-6012 (performanță) și IPC-6018 (HDI) este un indicator puternic al capacității tehnice.

Un producător precum Anhui Hongxin Electronic Technology Co., Ltd., care deține certificări IATF 16949, ISO și UL, demonstrează un cadru robust pentru producerea de plăci HDI fiabile.

Cum funcționează prototipul rapid pentru plăcile HDI cu un ciclu de producție în vrac de 25 de zile?

Această abordare pe două niveluri este concepută pentru a sprijini atât inovarea, cât și extinderea:

  1. Prototipare rapidă (de exemplu, 24-72 de ore): Acest serviciu folosește programarea rapidă pentru panouri mici (adesea 1-5 bucăți). Se concentrează pe validarea designului -verificarea conectivității electrice, a funcționalității de bază și a potrivirii. Poate folosi toleranțe ușor relaxate sau instrumente diferite pentru a obține viteză.
  2. Producție în vrac structurată (de exemplu, 25 de zile): Odată ce designul este verificat, începe producția la scară largă. Aceasta implică finalizarea și fabricarea tuturor uneltelor dedicate (pile de foraj laser, plăci de laminare, dispozitive de testare), efectuarea de verificări complete DFM și producerea comenzii pe panouri mari cu control strict al procesului pentru randament și consistență optime. Ciclul de 25 de zile cuprinde acest flux de lucru complet și optimizat pentru comenzile de volum.

Acest model permite companiilor să repete design-uri rapid, fără angajament, și apoi să treacă fără probleme la un lanț de aprovizionare de volum fiabil și rentabil.
