FR-4, Materiale PCB RF și PCB cu miez metalic: Un ghid complet de selecție

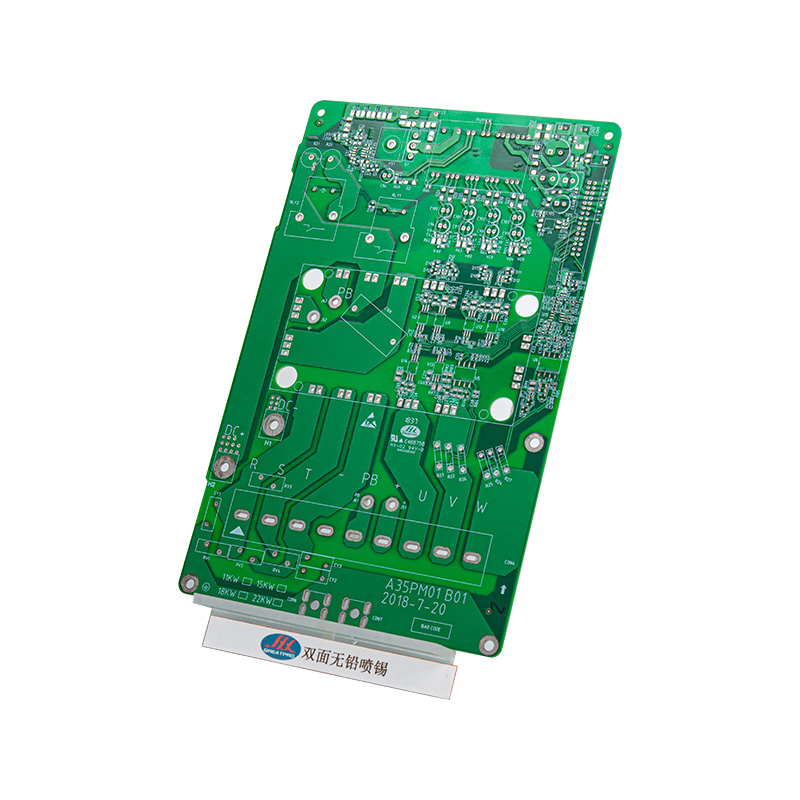

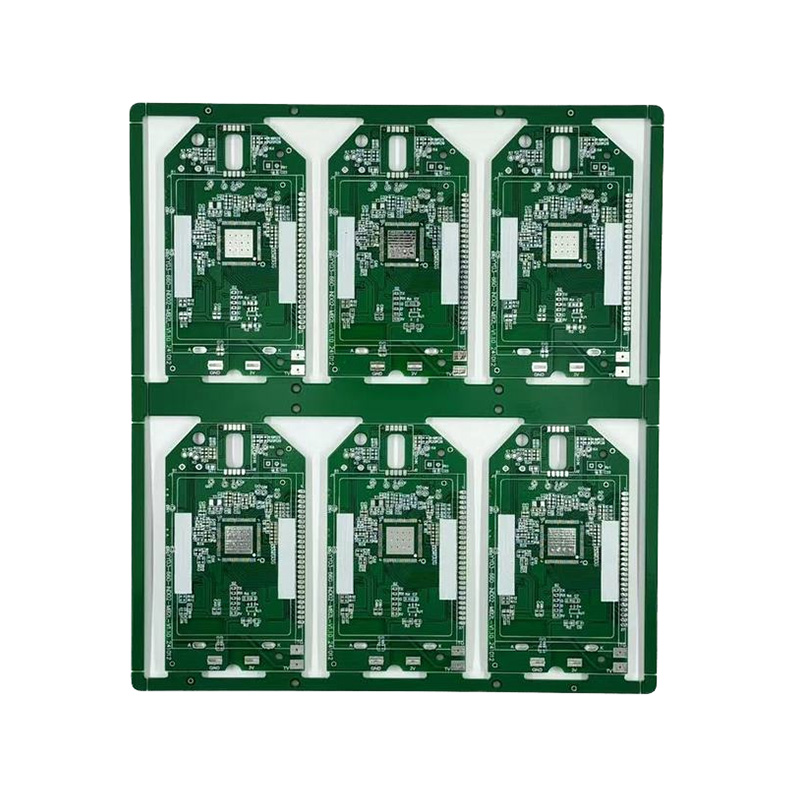

PCB FR-4 Material: proprietăți, clase și unde se potrivește

FR-4 este cel mai utilizat material de substrat PCB în industria electronică , reprezentând majoritatea producției de PCB rigide la nivel global. Este un laminat epoxidic armat cu sticlă - pânză țesătă din fibră de sticlă lipită cu un liant de rășină epoxidice - clasificat conform standardului NEMA LW 553. Denumirea „FR” înseamnă ignifug; Plăcile FR-4 se autosting atunci când sursa de aprindere este îndepărtată, îndeplinesc cerințele de inflamabilitate UL 94 V-0.

Proprietățile electrice și mecanice cheie ale standardului FR-4:

• Constanta dielectrica (Dk): 4,2–4,8 la 1 MHz - adecvat pentru circuite digitale și analogice de joasă frecvență, dar prea cu pierderi pentru lucru RF peste ~ 1 GHz
• Factorul de disipare (Df): 0,017–0,025 la 1 MHz - relativ mare, provocând o atenuare semnificativă a semnalului la frecvențele de microunde
• Temperatura de tranziție sticloasă (Tg): grad standard 130–140 °C; mid-Tg 150–160 °C; Tg ridicată 170–180 °C
• Rezistenta la tractiune: aproximativ 310 MPa, oferind o rigiditate mecanică bună pentru stivuitori multistrat
• Conductivitate termica: 0,3–0,4 W/m·K — slab, limitând utilizarea în aplicații de mare putere

Calitățile FR-4 se diferențiază în primul rând prin Tg. FR-4 cu Tg ridicată (≥170 °C) este specificat pentru procesele de lipire prin reflow fără plumb, electronice auto și plăci de control industriale care suportă temperaturi ridicate susținute. Standardul Tg FR-4 rămâne potrivit pentru echipamentele electronice de larg consum, de calcul și de telecomunicații care funcționează în intervale normale de temperatură.

În ciuda limitărilor sale la frecvențe și temperaturi înalte, FR-4 oferă o combinație de neegalat de procesabilitate, stabilitate dimensională, rezistență chimică și cost - de obicei 2-6 USD pe metru pătrat pentru laminat brut , mult sub materialele de substrat de specialitate. Acceptă modele multistrat cu pas fin de până la 3/3 mil urme/spațiu și este compatibil cu toate procesele standard de fabricare a PCB-ului, inclusiv găurirea cu laser, imagistica directă și finisarea suprafețelor prin imersie.

Selectarea materialelor PCB RF: ce se schimbă peste 1 GHz

Proiectarea circuitelor RF și cu microunde necesită materiale de substrat cu constante dielectrice scăzute și stabile, factori minimi de disipare și toleranțe strânse de proprietate — cerințe care elimină standardul FR-4 în majoritatea cazurilor peste 500 MHz. Integritatea semnalului la frecvențele RF depinde în mod critic de substrat deoarece câmpul electromagnetic se extinde în dielectric; orice pierdere sau variație a Dk afectează direct controlul impedanței, pierderea de inserție și consistența fazei.

Parametri cheie în selecția substratului RF

Doi parametri electrici domină deciziile de selecție a materialului RF:

• Constanta dielectrica (Dk / εr): determină dimensiunile liniei de transmisie și viteza de propagare. Valorile mai mici Dk permit urme mai largi pentru o anumită țintă de impedanță, îmbunătățind fabricabilitatea. Laminatele de înaltă frecvență oferă de obicei valori Dk de la 2,2 la 10,2, cu toleranțe strânse de ±0,05 sau mai bine.
• Factorul de disipare (Df / tan δ): determină direct pierderea de inserție. Laminatele RF premium ating valori Df de 0,0009–0,003 la 10 GHz, față de 0,02 pentru standardul FR-4, ceea ce se traduce printr-o pierdere de semnal semnificativ mai redusă în fluxul de antenă, amplificatoare de putere și rețele de filtrare.

Considerațiile secundare includ coeficient de dilatare termică (CTE) — în special CTE pe axa Z, care afectează prin intermediul fiabilității prin cicluri termice — rugozitatea suprafeței foliei de cupru și absorbția umidității, care poate schimba valorile Dk și Df în medii umede.

Familii comune de laminate RF și aplicațiile acestora

Laminate pe bază de PTFE

Substraturile din politetrafluoretilenă (PTFE) – pure sau întărite cu materiale de umplutură din sticlă sau ceramică țesute – oferă cea mai mică performanță de pierdere disponibilă sub formă de PCB. Laminatele PTFE pur oferă Dk până la 2,1 cu Df sub 0,001, dar sunt instabile dimensional și greu de prelucrat. Compozite PTFE umplute cu ceramică (cum ar fi seria Rogers RT/duroid și TMM) echilibrează pierderea redusă cu o stabilitate dimensională îmbunătățită, făcându-le alegerea standard pentru modele solicitante de microunde și unde milimetrice de la 10 GHz până la mult peste 100 GHz. Costul este ridicat – de obicei 10–30 × cel al FR-4 – și sunt necesare procese specializate de găurire și gravare.

Laminate ceramice cu hidrocarburi

Laminatele ceramice cu hidrocarburi, cum ar fi seria Rogers RO4000, au înlocuit în mare măsură PTFE în aplicațiile RF cu frecvență medie (1–30 GHz), deoarece combină performanța electrică aproape de PTFE cu Procese de fabricație compatibile cu FR-4 . Ele pot fi găurite, laminate și placate pe echipamente standard fără penalizările de randament ale PTFE, reducând semnificativ costul total al plăcilor fabricate. RO4350B, cu Dk de 3,48 ± 0,05 și Df de 0,0037 la 10 GHz, este printre cele mai specificate laminate RF la nivel global, utilizat pe scară largă în modulele radar auto de 77 GHz și antene cu celule mici 5G.

Stivuiri hibride: combinarea straturilor RF și digitale

Sistemele RF moderne integrează din ce în ce mai mult circuite analogice front-end cu procesarea semnalului digital pe o singură placă. Stackup-uri hibride multistrat legați laminatele RF pe straturile exterioare de semnal cu nuclee FR-4 standard sau FR-4 cu pierderi reduse pentru straturile digitale, separând căile semnalelor de înaltă frecvență de conținutul digital sensibil la costuri. Compatibilitatea filmului de lipire între materiale diferite - în special nepotrivirea CTE și rezistența la exfoliere - este o considerație inginerească critică în proiectarea stivuirii hibride.

Material PCB cu miez metalic: management termic prin substrat

PCB-urile cu miez metalic (MCPCB) înlocuiesc miezul dielectric convențional FR-4 cu o bază metalică conductivă termic — de obicei aluminiu, cupru sau oțel — pentru a îmbunătăți în mod dramatic disiparea căldurii de la componentele de alimentare. Acolo unde FR-4 conduce căldura la aproximativ 0,3 W/m·K, un MCPCB cu miez de aluminiu atinge 1–3 W/m·K prin stratul dielectric și 205 W/m·K prin baza de aluminiu în sine, permițând căldurii să se răspândească rapid pe placă și să se transfere la un radiator sau șasiu.

Structura stratului MCPCB

Un MCPCB standard cu un singur strat constă din trei straturi lipite:

1. Strat de circuit din folie de cupru — de obicei 1 oz (35 µm) până la 3 oz (105 µm), purtând circuitul electric
2. Strat dielectric conductiv termic — un strat de polimer umplut cu o grosime de 50–200 µm care asigură izolarea electrică, reducând în același timp rezistența termică; conductivitatea acestui strat (0,8–3 W/m·K tipic, până la 8 W/m·K pentru clasele premium) este principalul blocaj în calea termică
3. Strat de bază metalic — 1,0–3,2 mm grosime, servind drept substrat mecanic și distribuitor de căldură

Miez de aluminiu vs. miez de cupru vs. miez de oțel

MCPCB-urile cu miez de aluminiu domină piața — cele mai multe plăci de iluminat cu LED-uri, module de driver de motor și PCB-uri de alimentare folosesc aliajul de aluminiu 5052 sau 6061 ca bază. Aluminiul oferă o conductivitate termică de 160–200 W/m·K, greutate redusă, ușurință de prelucrare și cost redus. Este alegerea implicită pentru farurile stradale cu LED, iluminatul auto și electronicele de putere de consum.

MCPCB-uri cu miez de cupru oferă o conductivitate termică superioară (385–400 W/m·K) pentru aplicații cu flux de căldură extreme — diode laser de mare putere, module IGBT și amplificatoare de putere care generează densități de căldură peste 50 W/cm². Cuprul este mai greu și semnificativ mai scump decât aluminiul, limitându-și utilizarea la cazurile în care performanța termică este principala constrângere.

MCPCB-uri cu miez de oțel (de obicei, oțel laminat la rece sau oțel inoxidabil) sacrifică performanța termică (conductivitate termică ~50 W/m·K) pentru rigiditatea mecanică și ecranarea electromagnetică. Ele sunt utilizate în plăcile de control al motoarelor și în aplicații care necesită rigiditate structurală sau ecranare magnetică, mai degrabă decât disiparea maximă a căldurii.

Stratul dielectric: gâtul termic

Dielectricul conductiv termic este cea mai critică alegere de material pentru performanță dintr-un MCPCB. Straturile dielectrice standard folosesc particule de oxid de aluminiu sau nitrură de bor încorporate în epoxidice, obținând 1–3 W/m·K. Clasele de înaltă performanță care încorporează nitrură de bor cu particule mai mari sau materiale de umplutură cu nitrură de aluminiu ajung 6–9 W/m·K , reducând rezistența termică de la joncțiune la placă cu până la 3 ori în comparație cu clasele standard - critică pentru rețelele LED de înaltă luminozitate și modulele de putere unde câteva grade de reducere a temperaturii joncțiunii prelungesc semnificativ durata de viață a componentelor. Tensiunea de defalcare a stratului dielectric este la fel de importantă; valorile de 3.000 V AC sau mai mari sunt tipice pentru aplicațiile industriale.

Considerații de proiectare și fabricație

MCPCB-urile sunt predominant cu o singură față sau cu două fețe, deoarece rutarea semnalelor prin miezul metalic necesită găuri izolate termic - un proces care adaugă cost și complexitate. Pentru modele termice multistrat, substraturi metalice izolate (IMS) sau tehnologii de monede de cupru încorporate sunt utilizate în schimb. Nepotrivirea CTE între baza metalică și straturile dielectrice/cupru trebuie gestionată în timpul lipirii prin reflow; CTE-ul aluminiului de ~23 ppm/°C este de aproximativ dublu față de cel al cuprului și semnificativ mai mare decât al componentelor ceramice, făcând din fiabilitatea îmbinărilor de lipire o preocupare cheie în domeniul ingineriei de fiabilitate în aplicațiile auto și cu ciclu înalt.

Alegerea materialului PCB potrivit: FR-4, laminat RF sau miez metalic

Cele trei categorii de materiale servesc cerințe distincte de proiectare, cu o suprapunere minimă. Un cadru practic de selecție urmează constrângerea principală a aplicației:

• Costuri, digitale sau analogice de joasă frecvență (<500 MHz): FR-4 în gradul Tg corespunzător. Acoperă marea majoritate a electronicelor de larg consum, a comenzilor industriale și a hardware-ului de calcul.
• Integritatea semnalului RF/micunde (500 MHz – 100 GHz): Selectați un laminat RF în funcție de frecvență, buget de pierdere și compatibilitate de fabricație. Ceramica cu hidrocarburi (clasa RO4000) pentru producție în volum de 1–30 GHz; Compozite PTFE pentru cele mai înalte performanțe sau modele cu unde milimetrice.
• Management termic pentru electronica de putere sau iluminare LED: PCB cu miez metalic cu bază de aluminiu pentru majoritatea aplicațiilor; miez de cupru unde fluxul de căldură depășește ~50 W/cm².

Aplicațiile hibride - cum ar fi un modul de amplificator de putere 5G care necesită atât performanță de semnal RF, cât și disipare termică ridicată - pot combina un strat de semnal RF laminat cu o placă de suport metalică sau un slug termic încorporat, ilustrând faptul că selectarea substratului este rareori o decizie cu un singur material în proiectele avansate..
