PCB în electronică: software de proiectare, standarde IPC, integritate semnal și conformitate ITAR

Ce este a PCB în Electronică

O placă de circuit imprimat (PCB) este baza structurală și electrică a practic oricărui dispozitiv electronic. Este o placă plată - realizată în mod obișnuit din laminat epoxidic armat cu sticlă FR-4 - care susține mecanic și interconectează electric componentele electronice printr-o rețea de urme conductoare de cupru, tampoane și canale gravate sau depuse pe suprafața și straturile sale interioare. Fără PCB, electronicele moderne așa cum le cunoaștem ar fi imposibile : înlocuiește cablarea punct-la-punct a electronicelor timpurii cu o structură compactă, repetabilă și fabricabilă.

Un PCB îndeplinește trei roluri fundamentale simultan. În primul rând, oferă platforma fizică pe care componentele - rezistențe, condensatoare, circuite integrate, conectori și sute de alte piese - sunt montate și lipite. În al doilea rând, creează căile electrice care permit semnalelor și puterii să circule între acele componente cu precizie. În al treilea rând, efectuează această rutare într-un format care poate fi produs în masă cu o calitate constantă la scară, de la electronice de larg consum livrate în miliarde până la hardware aerospațial produs în unități individuale.

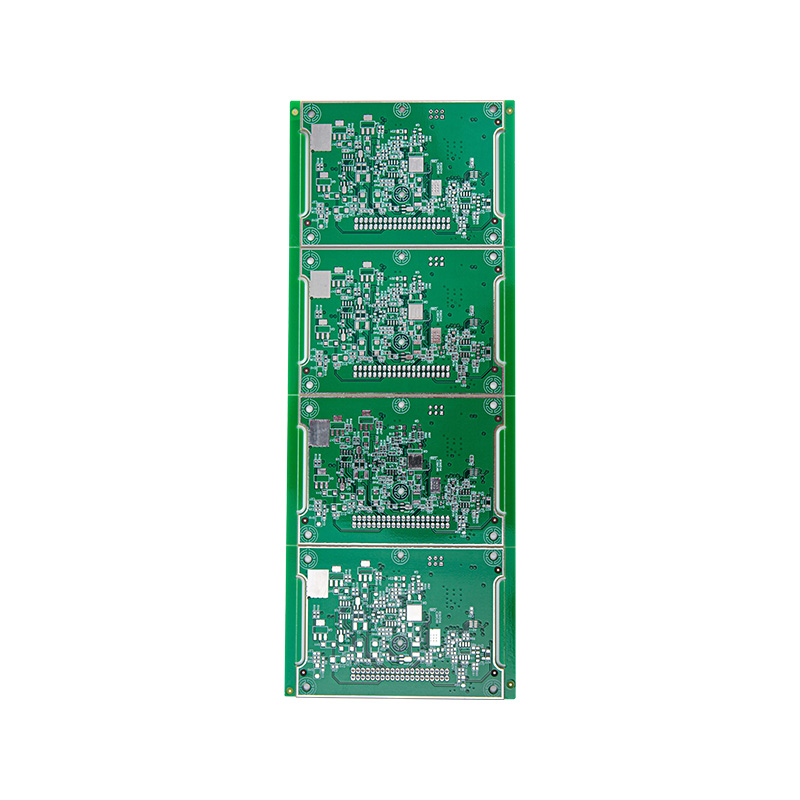

PCB-urile sunt clasificate în funcție de numărul de straturi și de construcție. Plăcile cu un singur strat poartă urme pe o parte și sunt obișnuite în produsele de consum ieftine. Plăcile cu două fețe folosesc ambele suprafețe. PCB-uri multistrat — de obicei 4, 6, 8 sau mai multe straturi — sunt standard în orice aplicație care implică plasarea densă a componentelor, impedanță controlată, planuri de integritate a puterii sau semnale digitale de mare viteză. Plăcile de interconectare de înaltă densitate (HDI) duc acest lucru mai departe, folosind microvia și caracteristici cu pas fin pentru a împacheta mai multe circuite într-o amprentă mai mică, așa cum se vede în smartphone-urile și dispozitivele portabile.

Dincolo de construcția standard rigidă FR-4, PCB-urile flexibile (circuite flexibile) folosesc substraturi din poliimidă pentru a permite îndoirea și plierea în forme tridimensionale - esențiale în dispozitivele medicale, cablarea aerospațială și electronicele de consum compacte. Plăcile rigid-flex combină ambele tehnologii într-un singur ansamblu, eliminând conectorii și reducând greutatea și punctele de defecțiune în medii solicitante.

Software de proiectare schematică PCB: instrumente și pentru ce sunt cele mai bune

Captura schematică este punctul de plecare al proiectării PCB - definește conexiunile logice dintre componente înainte de a începe orice aspect fizic. Schema este apoi folosită pentru a genera o listă de net care conduce instrumentul de layout PCB. Alegerea software-ului potrivit EDA (automatizare electronică a designului) afectează nu numai experiența de proiectare, ci și rezultatele DFM (design for manufacturability), fluxurile de lucru de colaborare și documentația de conformitate.

Principalele platforme în proiectarea PCB profesională sunt:

• Designer Altium: Alegerea dominantă în ingineria hardware profesională. Cunoscut pentru mediul său unificat dintre schemă și aspect, gestionarea puternică a bibliotecii și verificările cuprinzătoare ale regulilor de proiectare (DRC). Caracteristicile de co-design ActiveBOM și MCAD sunt deosebit de apreciate în fluxurile de lucru de dezvoltare a produselor. Costurile de licențiere sunt mari, dar profunzimea funcționalității o justifică pentru inginerii PCB cu normă întreagă.
• KiCad: Cea mai mare platformă EDA open-source. Versiunea 7 și versiunile ulterioare au redus mare parte din decalajul cu instrumentele comerciale, oferind un editor de schemă capabil, vizualizare 3D, rutare diferențială a perechilor și o bibliotecă comunitară în creștere. Utilizat pe scară largă în startup-uri, proiecte open-hardware și setări academice.
• Cadence OrCAD / Allegro: OrCAD este utilizat pe scară largă pentru captarea schematică în firmele de inginerie, în timp ce Allegro este instrumentul de layout de ultimă generație preferat pentru plăcile complexe cu mai multe straturi și lucrările de integritate a semnalului de mare viteză. Integrarea puternică a simulării SPICE face din OrCAD o soluție ideală pentru echipele de proiectare cu semnal analog și mixt.
• Mentor PADS / Xpedition: Frecvent în electronica auto și industrială. PADS este o opțiune mid-range pentru echipe mai mici; Xpedition este de nivel enterprise, cu un aspect puternic bazat pe constrângeri pentru aplicații de mare viteză și RF.
• Electronice EasyEDA / Fusion 360: Platforme bazate pe cloud, potrivite pentru prototipare, munca de hobby și echipe care au nevoie de fluxuri de lucru rapide de la proiectare la fabricație. EasyEDA este strâns integrat cu serviciul de asamblare al JLCPCB, permițând cotarea de fabricație cu un singur clic direct din mediul de proiectare.

Indiferent de alegerea sculei, schema trebuie să includă valori complete și precise ale componentelor, indicatorii de referință și alocarea pinii - erorile din schema se propagă direct în placa fabricată . Cele mai multe fluxuri de lucru profesionale impun o revizuire schematică formală față de specificația de proiectare înainte de începerea aspectului.

Standarde IPC pentru proiectarea PCB: ce acoperă și de ce contează

IPC (fost Institutul pentru Circuite Imprimate, acum pur și simplu IPC — Association Connecting Electronics Industries) publică standardele acceptate la nivel global care guvernează proiectarea, fabricarea, asamblarea și inspecția PCB-urilor. Conformitatea cu standardele IPC nu este opțională în majoritatea industriilor profesionale și reglementate — este cerut prin contract de producătorii de echipamente originale, de apărare și de producătorii de dispozitive medicale și este auditat frecvent.

IPC-A-610 și J-STD-001 definesc trei clase de produse - Clasa 1 (electronica generală), Clasa 2 (electronica de serviciu dedicată) și Clasa 3 (de înaltă fiabilitate, inclusiv militară și medicală). Clasa 3 impune cele mai stricte cerințe de îmbinare, curățenie și manoperă , și solicită operatori și inspectori IPC certificați (CIS/CIT) la nivelul producției. Specificarea unei clase greșite – sau lipsa de a specifica una – este o sursă comună de dispute de calitate între cumpărători și producătorii contractuali.

Integritatea semnalului în proiectarea PCB: principii de bază și moduri comune de defecțiune

Integritatea semnalului (SI) se referă la calitatea unui semnal electric pe măsură ce trece prin PCB - în special, dacă ajunge la destinație cu amplitudine suficientă, precizie de sincronizare și formă pentru a fi interpretat corect de dispozitivul de recepție. Pe măsură ce vitezele de ceas și ratele de date au urcat în intervalul de gigaherți, integritatea semnalului a trecut de la o preocupare de nișă la o disciplină de design obișnuită. O placă care trece DRC și arată corect în aspect poate eșua în continuare testările funcționale din cauza problemelor SI invizibile pentru ochi.

Cele mai frecvente probleme de integritate a semnalului și atenuările lor la nivel de proiectare includ:

• Discontinuități de impedanță: Orice modificare a geometriei urmelor - tranziții de lățime, vias, conectori, stubs - creează o modificare locală a impedanței care provoacă reflexia parțială a semnalului. Dirijarea cu impedanță controlată (de obicei 50Ω pentru un singur capăt, diferențial de 100Ω) și prin atenuarea stub (foraj înapoi sau canale oarbe) sunt contramăsuri standard.
• Crosstalk: Cuplarea electromagnetică între urmele adiacente induce zgomot pe liniile liniştite. Creșterea distanței de urmărire (regula 3W: spațiu egal cu 3× lățimea urmelor de la margine la margine), utilizarea urmelor de gardă la sol și rutarea semnalelor de mare viteză pe straturile interioare între planurile de masă reduc toate diafonia.
• Discontinuități ale căii de întoarcere: Curenții de retur de înaltă frecvență urmează calea cu cea mai mică inductanță - direct sub urma lor de curent direct pe planul de referință. Tăieturile, fantele sau schimbările de plan care întrerup această cale de întoarcere forțează curentul să ocolească, creând o antenă buclă care radiază EMI și injectează zgomot în alte circuite.
• Înclinați în perechi diferențiale: Semnalizarea diferențială (PCIe, USB, HDMI, DDR, LVDS) depinde de lungimea potrivirii electrice a ambilor conductori. Nepotrivirea lungimii introduce o declinare - un decalaj de timp între semnalele P și N - care degradează marja diagramei oculare și crește rata de eroare a biților. Majoritatea instrumentelor EDA impun potrivirea diferențială a lungimii perechilor prin constrângeri interactive de rutare.
• Zgomotul rețelei de livrare a energiei (PDN): Capacitatea de bypass insuficientă sau condensatoarele de decuplare prost plasate permit fluctuații de tensiune pe șinele de alimentare atunci când circuitele integrate comută. Acest lucru se manifestă ca sărituri la sol, zgomot de alimentare și jitter crescut în semnalele de ceas. Instrumentele de analiză PDN modelează impedanța față de frecvență pentru a ghida selecția și plasarea condensatorului.

Simularea pre-amenajare (folosind modele IBIS și calculatoare de linii de transmisie) și extracția post-aspect (folosind soluții de câmp electromagnetic 3D, cum ar fi Ansys HFSS sau Cadence Sigrity) sunt practici standard pe plăcile de mare viteză. La rate de date de peste 10 Gbps, Analiza SI nu este o etapă de verificare post-proiectare – este o intrare în strategia de stivuire și rutare din prima zi.

Asamblare rapidă a PCB: ce determină timpii de livrare și cum să le comprimați

Ansamblul de PCB cu execuție rapidă - livrând plăci funcționale în 24 de ore până la 5 zile, mai degrabă decât în 10-15 zile lucrătoare standard - a devenit un factor de diferențiere competitiv între producătorii contractuali (CM) care servesc prototipuri, NPI și cerințe urgente de producție. Înțelegerea a ceea ce determină de fapt termenii de asamblare le permite cumpărătorilor să facă alegeri mai inteligente mai degrabă decât să plătiți pur și simplu tarife premium pentru servicii care s-ar putea să nu ofere rezultate mai rapide.

Principalii contribuitori la timpul de realizare a asamblarii sunt:

• Fabricarea plăcii goale: Plăcile multistrat standard FR-4 (până la 8 straturi) pot fi fabricate în 24-48 de ore de către producători rapid. Construcții avansate — HDI, laminate Rogers, canale îngropate, impedanță controlată — adaugă 1-5 zile, în funcție de complexitate.
• Disponibilitatea componentelor: Aceasta este de obicei cea mai lungă variabilă de timp de livrare. Un design care se bazează pe componente unice sau alocate poate bloca asamblarea timp de săptămâni, indiferent de capabilitățile CM. Construirea unui BOM în jurul pieselor stocate de către distribuitorii importanți (Digi-Key, Mouser, Arrow) îmbunătățește dramatic predictibilitatea procesului de realizare.
• Programare și testare: Testul în circuit (ICT), testul funcțional sau programarea firmware-ului adaugă timp care este în mare parte fix, indiferent de dimensiunea lotului. În cazul prototipurilor foarte mici, timpul de instalare a testului poate depăși timpul de asamblare.
• Calitatea documentatiei: Fișierele Gerber incomplete sau ambigue, datele de centru lipsă sau o BOM nerezolvată generează interogări de inginerie care adaugă zile la fiecare lucrare rapidă. Trimiterea de pachete curate și complete - inclusiv desene de ansamblu, liste de furnizori aprobați și o BOM rezolvată - este cea mai controlabilă pârghie de reducere a timpului de livrare disponibilă pentru cumpărător.

CM-urile care oferă asamblare autentică de 24 de ore mențin de obicei un inventar de pasivi obișnuiți (rezistoare și condensatoare 0402/0603 din seria E24/E96), rulează linii SMT cu schimburi duble și au o echipă de ingineri la gardă pentru a rezolva interogările DFM fără blocaje la orele de lucru. Pentru cantitățile de producție, adevărata capacitate de întoarcere rapidă necesită prepoziționarea materialului și programarea timpului mașinii în avans - lucrările urgente ad-hoc la scară de producție sunt rareori de încredere.

Fabricarea PCB-ului conform ITAR: domeniul de aplicare, obligațiile și ce să căutați într-un CM

Reglementările internaționale privind traficul de arme (ITAR) este un cadru de reglementare al SUA administrat de Direcția de control al comerțului pentru apărare (DDTC) din cadrul Departamentului de Stat. Acesta controlează exportul și importul articolelor de apărare, al serviciilor de apărare și al datelor tehnice conexe enumerate în Lista de muniții din Statele Unite (USML). PCB-urile proiectate sau utilizate în sistemele militare, de satelit, de arme sau de anumite sisteme cu dublă utilizare sunt frecvent controlate de ITAR , și orice CM care fabrică, asamblează sau chiar manipulează date tehnice pentru aceste plăci trebuie să respecte cerințele ITAR.

Conformitatea ITAR pentru un producător cu contract de PCB implică mai multe obligații specifice:

• Înregistrare la DDTC: Orice companie din SUA care produce, exportă sau intermediază articole de apărare controlate de ITAR trebuie să se înregistreze la DDTC. Această înregistrare trebuie să fie actuală și reînnoită anual.
• Controale de acces la nivel național străin: ITAR restricționează accesul la datele tehnice controlate – inclusiv fișierele PCB Gerber, documentația de proiectare și desenele de asamblare – la persoanele din SUA (cetățeni, rezidenți permanenți legali sau cei cărora li s-a acordat statutul protejat). CM trebuie să aibă proceduri documentate pentru a împiedica cetățenii străini să acceseze date controlate de ITAR fără o licență de export sau o scutire aplicabilă.
• Segregarea fizică: Zonele de lucru controlate de ITAR, sistemele de stocare și serverele de date trebuie separate fizic sau logic de lucrările non-ITAR pentru a preveni dezvăluirea accidentală.
• Fluxul subcontractantului: În cazul în care un CM înregistrat la ITAR externalizează orice parte a lucrării — fabrică de plăci goale, acoperire conformă, testare — către un subcontractant, obligațiile ITAR se reduc. CM principal este responsabil să se asigure că subcontractanții sunt, de asemenea, înregistrați la ITAR și sunt conformi.
• Păstrarea înregistrărilor: ITAR cere producătorilor să păstreze înregistrări ale tuturor tranzacțiilor care implică articole controlate de ITAR pentru cel puțin cinci ani.

Atunci când se califică un PCB CM conform ITAR, cumpărătorii ar trebui să solicite o copie a înregistrării curente DDTC a furnizorului, să-și revizuiască Planul de control al tehnologiei (TCP) și să verifice dacă poziția lor de securitate a instalației - inclusiv sistemele IT, accesul vizitatorilor și screening-ul angajaților - se potrivește cu nivelul de clasificare al lucrării efectuate. Sancțiunile pentru încălcările ITAR sunt severe : amenzi civile de până la 1 milion USD per încălcare și sancțiuni penale, inclusiv excluderea de la viitoarele contracte guvernamentale. Verificarea poziției ITAR a unui CM înainte de acordarea programului, nu după inspecția primului articol, este abordarea standard în industrie.
